🎮 Sega SG-1000 Mark II & Famicom AV — Unboxing i test paczki z Japonii

Import sprzętu retro z Kraju Kwitnącej Wiśni to dla wielu kolekcjonerów i entuzjastów elektroniki fascynujący, choć nierzadko skomplikowany proces logistyczny. Zamówienie zrealizowane za pośrednictwem serwisu JPFans zaowocowało pozyskaniem do zbiorów muzealnych rzadkiego urządzenia – konsoli SG-1000 Mark II od firmy Sega, a także dodatkowego egzemplarza Famicoma w rewizji AV od Nintendo. Analiza całego procesu – od kalkulacji kosztów frachtu, przez weryfikację stanu technicznego elektroniki, aż po diagnostykę usterek mechanicznych i uruchomienie oprogramowania – stanowi doskonałe studium przypadku dla każdego, kto zajmuje się renowacją i sprowadzaniem japońskiego sprzętu komputerowego.

Realizacja zamówienia rozpoczęła się w lipcu, a fizyczny czas oczekiwania na paczkę wyniósł niespełna trzy tygodnie, uwzględniając procedury magazynowe, przygotowanie pakunku oraz transport. Do doręczenia do Polski wybrano międzynarodowego kuriera UPS, co wiązało się z kosztem frachtu na poziomie 412 zł. Istnieje wprawdzie tańsza alternatywa w postaci rejestrowanej przesyłki pocztowej – w tym konkretnym wariancie kosztowałaby ona około 270 zł, czyli o ponad 200 zł mniej – jednak wiąże się ona z istotnymi niedogodnościami formalnymi. Standardowa ścieżka pocztowa wymusza osobiste złożenie upoważnienia dla poczty do wyliczenia należności celnych, niekiedy ponowne dosyłanie deklaracji wartości towaru oraz regulowanie opłat bezpośrednio u doręczyciela.

Wybór kuriera pozwolił na uregulowanie należności z tytułu cła oraz podatku VAT z góry w łącznej kwocie 83 zł. Taki model odprawy zwalnia odbiorcę z jakichkolwiek formalności papierkowych przy odbiorze. Warto także odnotować kwestię ograniczeń transportowych dotyczących akumulatorów i baterii, których poczta tradycyjna nie przyjmuje. Pośrednik oferuje procedurę inspekcji, weryfikacji braku ogniw zasilających lub ich fizycznego demontażu ze starych urządzeń, co eliminuje ryzyko wstrzymania transportu.

Kluczowym elementem zamówienia była transparentność weryfikacji: przed nadaniem udostępniona została dokumentacja fotograficzna skompletowanych dóbr, a także parametry wagi i gabarytów paczki. Poszczególne komponenty zabezpieczono folią o specyfikacji zbliżonej do sztywnego celofanu, przewyższającą standardowe torebki foliowe i należycie chroniącą ładunek przed uszkodzeniami mechanicznymi w transporcie interkontynentalnym.

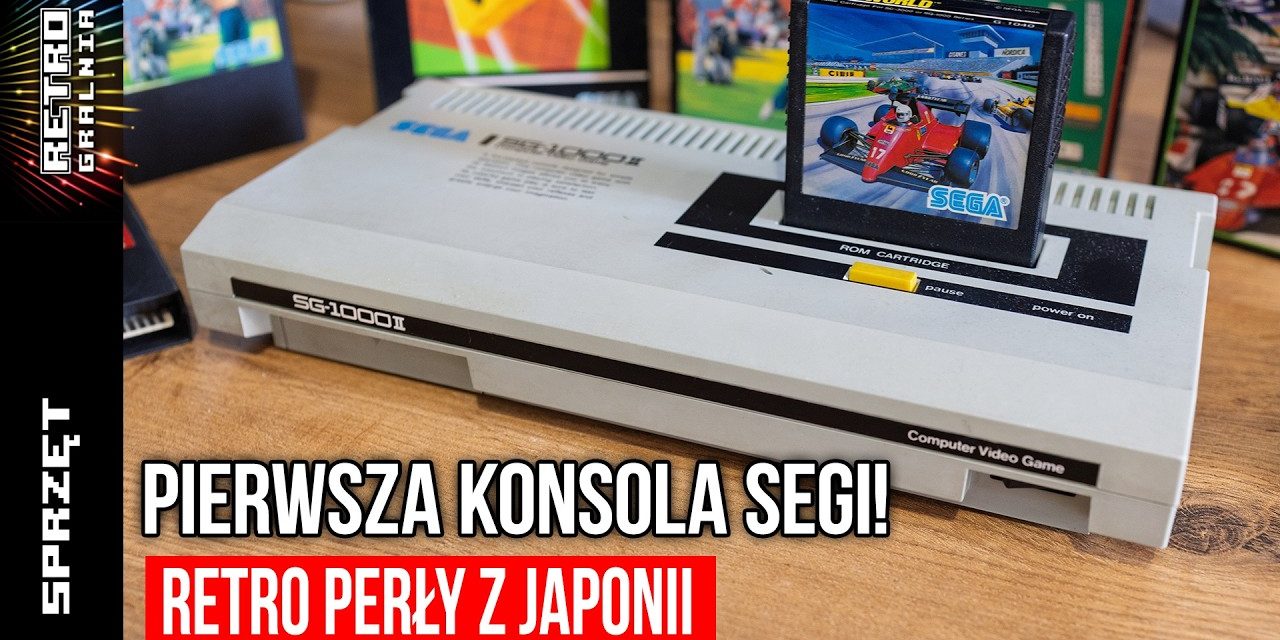

Głównym elementem dostawy był zestaw Sega SG-1000 Mark II, nabyty za kwotę zaledwie 300 zł. Konstrukcja ta jest bezpośrednim następcą pierwszej konsoli Segi (debiutującej dokładnie tego samego dnia co Nintendo Famicom) i stanowi technicznego protoplastę platformy Sega Master System – wydanej na zachodzie w znanej obudowie, a w Japonii funkcjonującej pierwotnie jako SG-1000 Mark III.

W relatywnie niskiej cenie zakupu znalazł się kompletny pakiet archiwalny:

W ramach wolnych środków budżetowych zrealizowano również zakup konsoli Nintendo Famicom AV (odświeżonej, drugiej rewizji legendarnego Famicoma) za kwotę 240 zł. Zestaw ten obejmował samą jednostkę, kontroler oraz zasilacz. Famicom AV łączy cechy wzornicze i inżynieryjne zachodniego NES-a (te same standardowe porty na kontrolery) oraz konsoli Super Nintendo (identyczny slot kartridży ładowany od góry z klapką przeciwpyłową oraz zunifikowane, uniwersalne złącze Multi Out dla sygnału audio-wideo). Egzemplarz ten przeszedł testy weryfikacyjne bez konieczności jakichkolwiek napraw.

Wizualna ocena obudowy Segi sugerowała poprawny stan zachowania, jednak inspekcja przez szczeliny wentylacyjne oraz komorę kartridża wymusiła natychmiastowe rozkręcenie konstrukcji. Wewnątrz zgromadziła się znaczna ilość suchego, japońskiego kurzu i zbitych zanieczyszczeń. Po przedmuchaniu wnętrza sprężonym powietrzem laminat został prewencyjnie zmyty alkoholem izopropylowym (IPA). Po usunięciu warstwy brudu płyta główna okazała się w pełni zdrowa, pozbawiona śladów korozji czy wycieków.

Topologia płyty głównej SG-1000 Mark II opiera się na trzech zasadniczych układach scalonych:

Konsola fabrycznie wyposażona jest w zasilacz operujący na napięciu 110 V, co na rynku europejskim wymusza zastosowanie przetwornicy napięcia 230 V / 110-120 V. W celach diagnostycznych sprawdzono działanie oryginalnego bloku zasilania za transformatorem – dioda zasilania konsoli zasygnalizowała obecność napięcia roboczego. Ze względów ergonomicznych w długofalowej eksploatacji laboratoryjnej zrezygnowano jednak z zewnętrznej przetwornicy na rzecz standardowego, europejskiego zasilacza impulsowego. System zasilania konsol SG-1000 (Mark I, II, III) oraz Master System wykorzystuje napięcie stałe 9 V lub 10 V (producent stosował te parametry zamiennie) z polaryzacją ujemną w środku wtyku (center negative). Pozwala to na bezpośrednie zasilanie jednostki typowym zasilaczem stosowanym w konsolach NES, Famicom czy Sega Genesis/Master System.

Rozczarowaniem natury konstrukcyjnej okazał się tor wyjścia wideo. Konsola nie posiada zintegrowanego złącza kompozytowego AV, opierając się wyłącznie na wbudowanym modulatorze wysokiej częstotliwości (wyjście antenowe RF). Współczesna integracja ze stanowiskiem testowym wymaga docelowo prostej modyfikacji sprzętowej: architektura płyty umożliwia pobranie nieprzetworzonego sygnału audio i wideo bezpośrednio ze ścieżek bez konieczności budowy skomplikowanych układów wzmacniających – wystarczy bezpośrednie dolutowanie odpowiednich gniazd wyjściowych na obudowie. Testy wstępne przeprowadzono jednak na fabrycznym torze RF.

W trakcie pierwszych prób uruchomieniowych żaden z trzech dołączonych kontrolerów nie reagował na wprowadzane komendy. Test krzyżowy z wykorzystaniem w pełni sprawnego pada od europejskiej konsoli Sega Master System – w pełni zgodnego elektrycznie i pinowo z gniazdem SG-1000 – wykazał, że sama jednostka centralna oraz linie I/O pracują poprawnie.

Przyczyną niesprawności padów okazało się wieloletnie odkładanie się nalotu i kurzu na polach stykowych płytek drukowanych kontrolerów oraz powierzchni przewodzącej gumek elastomerowych. Rozbiórka kontrolerów, przemycie styków preparatami czyszczącymi oraz regeneracja powierzchni gumowych przywróciły pełną sprawność wszystkim trzem manipulatorom.

Identyczny problem eksploatacyjny dotknął magistrali kartridży. Sprzęt był magazynowany w dobrych warunkach termicznych, lecz wieloletni brak pracy wywołał powierzchniową pasywację i śniedź na stykach gniazda krawędziowego oraz pinach nośników pamięci ROM. Żadna z gier nie uruchamiała się poprawnie przy pierwszym kontakcie. Zastosowanie alkoholu, preparatów typu kontakt oraz mechaniczne przetarcie styków aplikatorami bawełnianymi pozwoliło na bezproblemowe zainicjowanie wszystkich testowanych nośników.

Większość dołączonych kartridży stanowiły japońskie tytuły logiczne (m.in. gry w kości), klony popularnych gier zręcznościowych oraz duplikaty. W testach weryfikacyjnych skupiono się na wyselekcjonowanych, wczesnych pozycjach z katalogu Segi, reprezentujących w dużej mierze segment sportowy:

Sprowadzony egzemplarz Sega SG-1000 Mark II po przeprowadzeniu standardowych zabiegów konserwacyjnych, czyszczeniu chemicznym złączy i serwisie kontrolerów okazał się w pełni sprawnym, wartościowym zabytkiem techniki mikrokomputerowej wczesnych lat osiemdziesiątych. Platforma wymaga jedynie wykonania trwałej modyfikacji toru wizyjnego (AV mod), aby wyeliminować niedogodności związane z transmisją radiową sygnału RF na współczesnych wyświetlaczach.
